众所周知,电子和半导体公司在市场上发展迅速。过去,人们使用手机,但它们只能拨打和接听电话。现在技术已经发生了变化,由于使用多层 PCB 板,移动手机已经更新了更多应用。它们很容易安装在手机的许多 SMD 和 DIP 部件上,以获得有效的解决方案。因此,越来越多的电子设备使用多层电路板来实现复杂尺寸的更多功能。

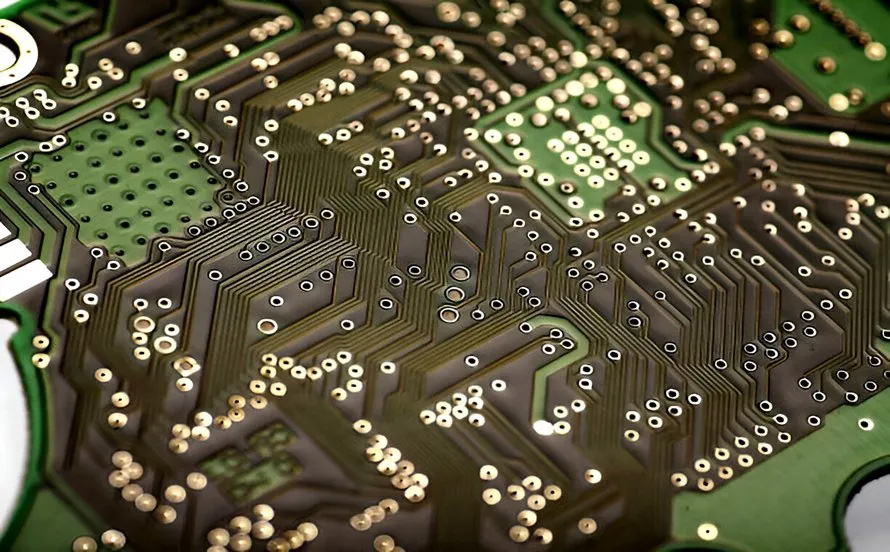

多层 PCB 是一种具有两层以上铜层的印刷电路板。与 单 和 双层PCB 多层印刷电路板通常只有一层或两层铜箔,而多层印刷电路板通常有4至18层,在特殊应用中甚至可达100层。
多层电路板中,外层定义为顶层和底层,PCB上安装许多SMD和Dip封装,以实现多种功能。除了顶层和底层外,还有许多内层,内层定义为信号层、电源地层和平面层。所有这些层都通过通孔钻连接起来,甚至通过盲孔和埋孔来实现复杂的电子连接。
外层和内层通过介电芯和预浸料粘合在一起。因此,这种结构看起来像是内层、介电芯和预浸料的三明治。从下图可以看出,您可以更清楚地了解多层印刷电路板及其连接方法。此外,您可以看到内层位于介电预浸料和芯上。
核心: 多层电路板的核心是传导电信号和提供电源分配的导电铜层。
预浸料: 多层电路板的预浸料是PCB堆叠中连接芯线与芯线、芯线与层的绝缘材料。
铜箔: 铜箔是应用于电路板内层和外层的初始铜厚度。 多层板 板。
阻焊层: 阻焊膜是一种保护膜,用于保护多层电路板上的元件免受氧化、腐蚀、污染等外部环境因素的影响。
表面处理: 表面处理是多层 PCB制造 对露铜进行最终处理,防止短路、断路、氧化等问题。
过孔: 过孔是多层电路板上用于不同层之间电气连接的孔,包括通孔、盲孔、埋孔和背钻孔。
通孔钻(包括过孔): 通孔钻孔或过孔意味着所有钻孔都从顶部到底部连接到每一层。
盲孔: 盲孔是指顶层或底层与内层之间通过过孔连接,如下图所示。
埋孔: 埋孔是指所有过孔均连接至内层。埋孔永远不会连接至外层。
堆叠过孔: 堆叠通孔被定义为从外层到内层以直线连接的通孔,以便最轻松地进行布线和正确进行电气连接。
交错过孔: 交错过孔是指过孔并非以直线方式连接到相邻层。其与相邻层的连接具有一定角度,如图2所示。
微孔:微孔是小于 0.15 毫米的孔。 叠层、交错都是微导孔,微导孔一般存在于HDI多层PCB上。
多层 PCB 板的主要优点是可以在更小的面积内安装更多组件和功能。电子元件变得越来越小,因此我们可以减小具有强大功能的 PCB 尺寸。PCB 设计师根据 PCB 设计规则设置布线和零件放置,因此使用多层可以轻松最小化 PCB 尺寸。它允许在同一块板上安装许多组件,以提供更高的零件密度。此外,与简单电路板相比,这些电路板具有许多功能和用途。以下是多层电路板的一些主要优点。
最小化PCB尺寸: 我们可以按照 PCB 设计规则,借助内层来缩小多层 PCB 板的尺寸。
高元件密度: 多层 PCB 板具有高元件密度。
更多功能:由于多层PCB上放置的导线和钻孔越来越多,需要进行更多的电子元件连接以实现更多的功能。
强大的性能: 我们可以放置大功率的组件来实现强大的性能。
高导热性: 多层 PCB 板具有高导热性。
高机械强度: 它提供了机械强度。因此,我们可以轻松搬运重型部件。
更多程序: 对于多层PCB板而言,多层PCB制造过程非常漫长。因此,我们需要更多工序来处理它们。
更高的成本: 多层板的制作成本非常高,有时由于需要特殊工艺,成本会更高。如果出现任何问题,则需要返工来解决,这需要更多的时间和金钱。
制造时间长: 制造它们需要很长时间。(仅供参考:一些制造商拥有更多机器,因此制造它们所需的时间较短。)
多层PCB生产根据特殊要求,需要进行许多特殊工艺,如边缘电镀、孔垛、填孔塞孔、盲埋孔等,这里我们只讨论典型的多层电路板生产流程。
DFM检查: 在此验证检查中,DFM 工程师会验证所有层。他会验证 PCB 中的所有错误类型。因此,生产车间可以轻松生产出没有任何错误的电路板。
材料选择与切割: 生产库存中有许多材料可供选择。因此,根据订单要求选择和切割材料。
内层工艺: 在此阶段,使用 UV 膜和干膜将内层图像转移到印刷电路板上,然后进行蚀刻。在蚀刻过程中,内层不需要的铜被去除。
AOI: AOI 表示自动光学检测。因此,此检测将电路图像转换为数字图像。此外,AOI 还会检查电路板以确保其没有缺陷。然后,手动目视检查员会手动验证内层。这对我们所有人都有好处,因为如果任何故障进入此阶段,它们将得到控制和解决。
层压: 层压是将内层铜箔、芯板和预浸料组合或粘合以形成实心层的过程。层压机设置了一些参数来加热和加压这些内层以形成实心层。
钻孔: 多层印刷电路板的钻孔方式根据要求有多种,如盲埋孔等。因此,钻孔机根据输入到钻孔机中的给定数据对电路板进行钻孔。
镀铜: 将 PCB 放入镀铜槽中,在 PCB 上添加镀铜层。这会增加厚度并使 PCB 更加坚固。
外层工艺: 此工序与内层相同。但是,内层是根据需要扩展的,而外层只有两层,即顶层和底层。此外,顶层和底层是通过图像转移和蚀刻完成的。因此,其他工序是免费的。
遮蔽和图例印刷: 铜层正确完成后,将阻焊层和丝网印刷层应用于 PCB。阻焊垫用于焊接 PCB 和丝网印刷层上的零件,如参考设计、零件方向、零件编号和公司日志中所示。
表面处理: 根据客户要求对 PCB 进行表面处理。PCB 表面处理可提高测试能力,并提供铜和可焊元件之间的连接。
电气测试: 在此阶段,所有连接都由电气测试机验证。因此,我们知道任何短路或断路都可以通过这种电气测试轻松找到。飞针是验证电气测试的最佳方法。
路由和评分:PCB 的形状多种多样。因此,异形板主要需要铣削和保留来分板。而矩形板则需要刻划来分板。大多数情况下,这些流程都是根据客户要求和公司标准进行的。
最终检验和包装: 整个生产过程完成后,电路板将被送至检验组,检验组将检验 PCB 是否制作正确。然后,PCB 将连同装箱单和气泡膜一起运送至相应地址。
