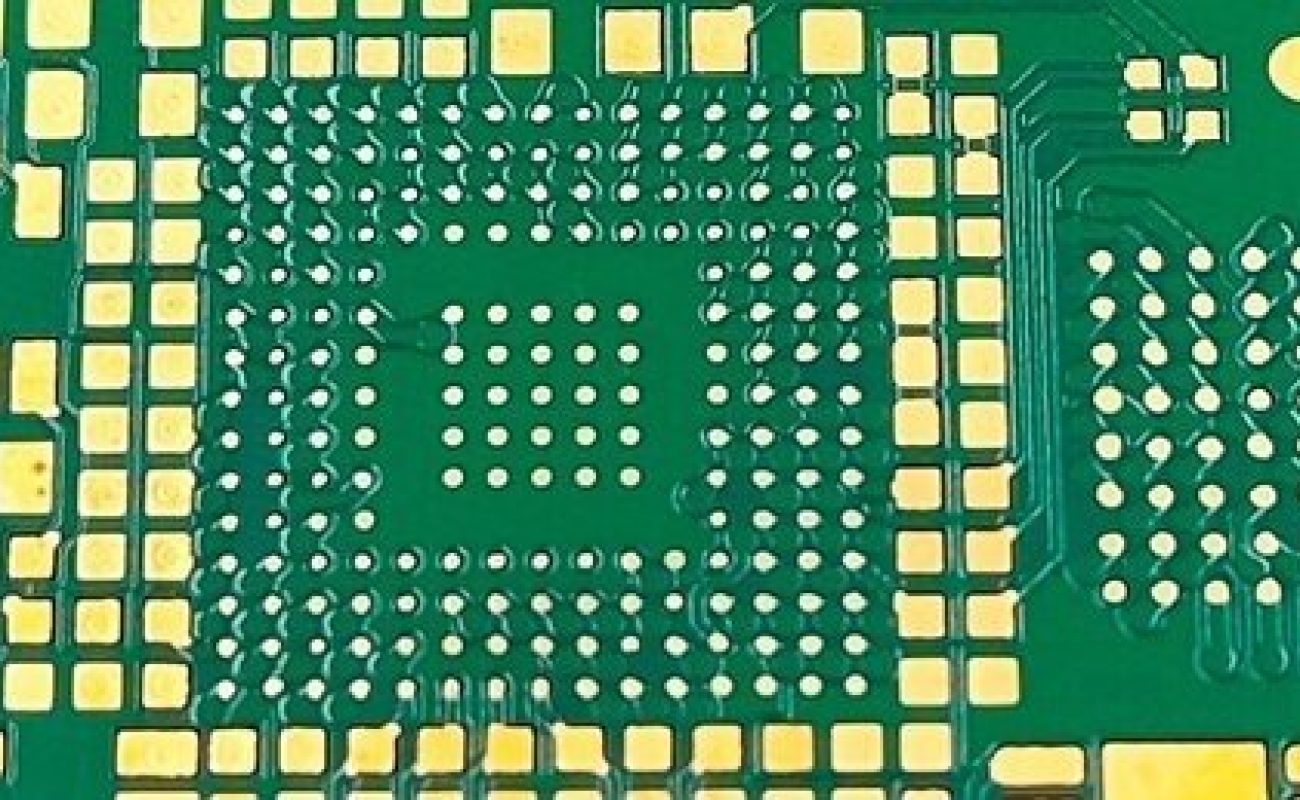

微孔是指PCB板上非常小的通孔,肉眼很难看到,但PCB上却存在着大量的通孔,这些通孔被称为微孔。由于PCB上正常的钻孔尺寸大于0.15mm,所以我们把小于0.15mm的通孔称为微孔。
微孔并不容易加工,尤其是直径小于0.1mm的孔,难度非常大。但很多电子产品都有这种微孔设计,比如手机、可穿戴电子产品、物联网电子产品、油泵、喷嘴、喷水器、模具等都会用到微孔。
大多数 PCB 不需要微孔。但对于 高密度电路板 在高密度互连 PCB 中,由于导线连接器体积小且密度高,微孔是必不可少的。以下是 PCB 制造中微孔的主要类型:
上面提到,我们把小于0.15mm的过孔称为微过孔。有些PCB从顶层到底层有0.15mm的PTH(镀通孔)。但这很难做到,原因有二。首先,过孔由于纵横比高,不易镀铜。其次,小于2mm的小钻头在钻孔过程中更容易折断。
盲孔是指将顶层或底层连接到任意内层的通孔。我们以 10 层 PCB 为例。盲孔可以位于 1-2 层、1-3 层、1-4 层、1-5 层、1-6 层、1-7 层、1-8 层和 1-9 层。盲孔可以用激光或机械方法完成,有盲孔的 PCB 为盲孔 PCB。
埋孔是指所有过孔都埋在顶层和底层。从外面看不到任何埋孔。我们以 8 层埋孔 PCB 为例。埋孔可以位于 2-3 层、2-4 层、2-5 层、2-6 层、2-7 层、3-4 层、3-5 层、3-6 层、3-7 层、4-5 层、4-6 层、4-7 层、5-6 层、5-7 层和 6-7 层。
埋孔可以用激光或机械方法实现,有埋孔的PCB称为埋孔PCB。
盲孔PCB、埋孔PCB广泛应用于可穿戴产品中,实现封装的轻量化、小型化,例如耳机、手机、便携式相机、虚拟现实电子产品等。
叠孔是指两层之间的盲孔在镀铜后连通。例如,2-1层之间的盲孔可以通过叠层微孔与2-2层之间的埋孔连通。叠层微孔在HDI PCB中也很常见,这种PCB称为叠层d孔PCB。
错孔也指两层的过孔在镀铜后是连通的,但两层的过孔并不完全位于同一位置。错孔微孔在HDI PCB中也很常见,这种PCB称为错孔PCB。
任意层通孔是盲埋孔的终极类型。它由堆叠微孔实现。在某些情况下 PCB设计,有许多类型的盲埋孔无法通过正常的生产工艺生产出来,所以我们必须使用任意层钻孔。这意味着每2层都要钻孔。对于8层任意层PCB,流程应该是:在核心材料上钻孔:第4-5层→压层3-6层并在第3-4层和第5-6层之间钻盲孔→压层2-7层并在第2-3层和第6-7层之间钻盲孔→压层1-8层并在第1-2层和第7-8层之间钻盲孔。要生产出优质的任意层PCB,PCB制造商应该拥有非常先进的设备和经验丰富的员工。
海博是中国的一家定制 PCB 组装制造商。我们专注于中小批量 PCB 制造和组装,拥有 16 年经验。我们的工厂已通过 ISO9001 认证。
VIPPO 是 via-in-pad plated over 的缩写,意思是钻孔是在焊盘内,但钻孔处用环氧树脂或金属塞住,然后镀平。所以你在焊盘上看不到任何通孔。它还有另一个名字 POFV,是 plated overfilled via 的缩写。VIPPO 与 IPC 4761 中的 Type VII 相同:填充和封盖通孔。
VIPPO一般用在需要焊接BGA的焊盘上的过孔处,如果BGA下面的过孔焊盘没有塞好镀好,在PCB组装过程中可能会出现焊接不良,那将是一场灾难。
材料:刚性、柔性、刚柔结合、高频、高速高TG、陶瓷
过孔类型:盲孔、埋孔、微孔、交错孔、堆叠孔、任意层过孔、VIPPO、背钻
通孔塞类型:环氧树脂、铜、银、阻焊油墨
表面处理:ENIG、沉银、锡、OSP、ENEPIG、镀金、
层数:1-40层,特殊要求可达100层板厚:0.13-7.0mm板最大尺寸:21×59英寸
最大深宽比:16:1(钻孔>=0.2mm)
交货时间:2-4周
目前,PCB微孔加工常用的方法有机械钻孔、激光钻孔、等离子刻蚀孔、化学刻蚀孔等。
机械钻孔
机械钻孔是利用高速机器进行加工,其中最重要的部件就是钻头,钻头一般采用钨钴合金制成,这种合金以碳化钨粉末为基体,以钴为粘结剂,经高温高压烧结而成,具有极高的硬度和耐磨性,能够顺利钻出微孔PCB制作中所需的孔。
激光钻孔
激光钻孔是使用二氧化碳和紫外激光切割所需的孔。气体或光形成的光束具有非常强大的热能,可以烧穿铜,然后获得所需的孔。原理与切割相同,主要是控制光束。激光钻孔目前广泛应用于 HDI PCB 制造中的微孔钻孔。
等离子蚀刻孔
等离子刻蚀孔,等离子粒子间距较大,处于无规则的连续碰撞状态,其热运动与一般气体相似,等离子刻蚀孔主要应用于PCB的树脂铜层,利用含氧气体作为等离子体,等离子接触铜后发生氧化反应,将树脂材料去除,形成所需的孔。
化学蚀刻孔
化学蚀刻孔,就如同PCB上残留的物质一样,无法用普通方法清洗,只能用化学清洗的方法,化学药剂与残留物发生反应,然后清除残留物。所以化学蚀刻孔也是一样,用化学药剂,滴在需要钻孔的位置,然后蚀刻铜、树脂等。最后就成了孔。
随着科技的发展,电子产品越来越小型化,PCB的尺寸也越来越小,在此情况下,PCB中用于连接和定位的微孔的孔径也逐渐减小,这给微孔PCB钻孔带来了一定的挑战。
激光钻孔技术之所以能广泛应用于许多领域,是因为其技术具有较高的峰值功率和较快的加工速度。但在PCB生产中,微孔PCB加工质量会对PCB的质量产生重要的影响。所以在生产PCB时采用激光钻孔技术进行微孔PCB加工,将获得更高质量的PCB。并且为PCB的装配和使用提供了便利。因此,应加强激光微孔PCB加工技术在印刷电路板生产中的应用研究,以便更好地促进PCB生产行业的发展。
在微孔PCB设计与生产中,激光微孔加工技术是利用激光钻孔加工技术来加工直径小于50um的微孔,这是一种成熟的微孔加工技术。目前,激光微孔加工技术在微孔PCB中几乎可以用于各种材料的加工,微孔的大小与激光的能量密度、种类、波长、PCB板厚有直接关系。由于不同的材料对激光波长的吸收系数不同,所以我们也要使用特定波长的激光来加工特定的PCB材料。
从原理上看,微孔PCB的激光微孔加工技术主要采用光热烧蚀和化学烧蚀两种方式对微孔PCB进行微孔加工。光热烧蚀使材料在极短的时间内完成对高能激光的吸收,材料被加热至熔融、蒸发的状态,从而达到加工微孔PCB的目的。利用该技术可以使PCB在高能量下形成孔洞,但孔壁会残留发黑的碳化残留物,因此在穿孔前需要对材料进行清洁。
而采用化学烧蚀刻蚀技术,其实就是利用波长小于400nm的激光,将有机材料的长分子链破坏,使分子变成微小的颗粒,当分子的能量大于原分子时,就会脱离材料,在强外力的吸附下,材料会很快被去除,从而成为微孔。采用这种技术,材料表面不会有碳化现象,只需要对孔壁进行简单的清洗即可。
目前应用于PCB生产的激光微孔加工设备主要有三种:分子激光器、二氧化碳激光器、紫外Nd:YAG激光器。
分子激光
使用分子激光,可以使用248nm的短波紫外激光对PCB进行加工,PCB对这种光的吸收比较好,同时该设备产生的激光脉冲只要持续20ns就可以达到几兆瓦的峰值功率,经过均化后,光束可以产生平顶波形,然后投射到已成型的掩模版上,从而腐蚀PCB材料的底部。使用这种设备可以得到干净光滑的孔,但是由于腐蚀速度较慢,所以需要数百个激光脉冲。
二氧化碳激光
使用二氧化碳激光器,可以输出波长为10.6μm的红外波,与紫外固体激光器相比,使用这种激光器可以获得更大的加工深度,在具体应用中,需要根据金属孔径光阑完成光束中心部分的选择,将光束聚焦在焦距为4英寸的透镜上,然后照射到电路板表面。
紫外线 Nd:YAG 激光
采用紫外Nd:YAG激光器,可输出260-1060nm的激光,与分子激光器相比,该激光脉冲能量较低,但获得的峰值功率相同,由于使用该设备可以获得高斯分布的激光束,因此可以获得更多的微小光斑,因此该设备可以完成小尺寸微孔加工。
相比较而言,采用分子激光加工,可以获得更高的激光分辨率,同时可以完成净孔的加工。目前该技术主要应用于Polyimide材料的加工,可以使用较大的光束掩膜完成孔的同时加工。采用二氧化碳激光加工,则可以完成含有FR4的材料的加工,得到孔壁光滑、孔锥度均匀的微孔。但使用该设备的缺点是得到的孔质量不太好,需要用标准的清洗工艺对完成的孔进行清洗。采用YAG激光,则可以得到光滑平直的孔壁,也可以完成小于50um的孔的加工。目前该类设备主要应用于氧化铝PCB材料的加工。
在微孔PCB制作中,由于紫外固体激光器可以更好地溶解铜材料,也可以更好地与玻璃等聚合物耦合,并获得更小的光斑尺寸,因此得到了更好的应用。但在实际生产中,使用激光加工技术进行微孔加工时,在制作微孔PCB时,可以采用三种加工技术,分别是激光冲孔,激光套孔和激光螺旋式加工。
激光打孔技术
在微孔PCB中,激光打孔技术需要在需要时保持激光束保持静止,然后使用高重复率脉冲对材料进行加工。因此孔的大小由光斑的大小决定。使用此技术可以加工小直径的通孔。
激光袖孔技术
激光套孔技术,就是让聚焦的激光光斑绕着通孔走一圈,每转一圈,孔的深度就会加深一圈,使用这种技术需要计算每转一圈的加工深度,但是如果使用这种技术,会在孔的中间留下未溶解的材料,所以不能用这种技术进行盲孔PCB加工。
激光螺旋式加工
激光螺旋式加工,在加工大尺寸过孔时,可以采用激光螺旋式加工,具体来说就是将聚焦后的激光束从孔中心向外移动,移动形状呈螺旋状,从而对PCB材料进行逐层腐蚀,根据过孔尺寸、材料特性、层数参数,确定丝杠螺距、走行次数等参数,通过数控编程,即可完成微孔PCB的加工。
总结
经过分析,激光微孔PCB加工技术在PCB生产过程中可以得到较好的应用。但在实际生产中,仍需结合不同的工艺设备及工艺特点选择合适的加工工艺,才能更好地完成不同PCB材料的加工。
