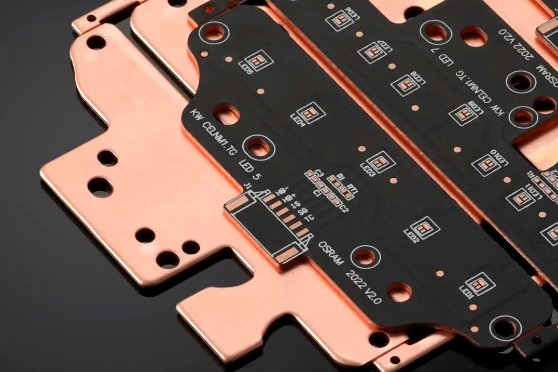

铜基 PCB
16年以上PCB制造经验
  • 材质:铜和高导热性电介质

  • 层数:1-8层

  • 最小钻孔尺寸:0.3mm

  • 铜厚:0.5-10oz

  • 最小线宽/间距:0.1mm

  • 技术:普通&热电分离

什么是铜基 PCB

铜基PCB是金属基PCB的一种,是以铜为基材的PCB。作为金属基板MCPCB(金属芯PCB)中导热性能的佼佼者,铜芯PCB的导热系数高达400瓦。继铝基板之后,可满足更大功率LED光源的需求,解决大功率死灯、光衰严重、发热量大等各种散热问题。


作为金属基板中比较活跃的明星产品,铜基电路板和铝基板电路板各有优势,应用十分广泛,常见于汽车、舞台灯、控制面板、摄影灯、投影灯、舞台激光灯等产品,是优秀的大功率配件。

铜基 PCB 是高性能电子产品的重要组成部分。其特点是采用铜基板,可增强导热性和散热性。铜基 PCB 对于需要高效热管理的应用至关重要,例如 LED 照明、电力电子和高频电路,可确保其在苛刻条件下的可靠性和使用寿命。

铜基 PCB 的优势

导热系数高,可达400W以上。

优异的加工性和尺寸稳定性。

性价比高,与陶瓷电路板相比,在成本上具有一定的优势。

加工性能优良,外观良好,柔韧性好

铜基 PCB 及其特点

制造铜基PCB的基板有很多种,威盛合作最多的有铝基板和铜基板,还有用得越来越少的铁基板。铜PCB板是其中价格最贵的,相对来说性能也是最好的,因为是铜金属芯PCB,导热性能远胜于其他两种材料,经常用在比较高端的产品上。

优异的导热性: 除了导电性,接下来就是导热性,导热性好是PCB铜板的核心优势,经过分析,导热绝缘层是其中必不可少的部分,主要由硅粉、氧化铝,以及环氧树脂填充的聚合物组成,材料会通过这三种核心物质的复合,凸显出诸多优势。

优异的电导率: 铜PCB板具有良好的导电性,而相应的电路层具有巨大的载流能力负担,因此会采用较厚的铜箔来承载,避免超载。我们通常在Viasion使用的厚度一般控制在40μm~290μm,可以有效防止超载,保证PCB无故障运行。

耐高温、耐低温性能更佳: 根据Viasion的生产经验以及合作伙伴的划分,铜PCB板最常应用在以下几个行业,比如对于耐高温和耐低温要求比较高的通讯电子行业、工业建筑行业,包括其他一些高频产品,都得益于铜PCB板更佳的耐高温和耐低温性能,包括导热性和导电性。

良好的导电性: 铜PCB板具有良好的导电性,而相应的电路层具有巨大的载流能力负担,因此会采用较厚的铜箔来承载,避免超载。我们通常在Viasion使用的厚度一般控制在40μm~290μm,可以有效防止超载,保证PCB无故障运行。

良好的机械耐热性: 根据Viasion的生产经验和材料知识,性能的提升在于以下几个关键点,比如在粘弹性方面会更好,耐热性,而且耐老化性也会有明显的提高,包括热阻小,不仅仅是在热应力方面,Viasion发现它在机械耐热性方面也会有很好的改善。

铜板更具柔韧性: 关于铜基PCB支撑件,常用的材料就是铜板,顾名思义,铜板一方面柔韧性很好,可以应用各种机械加工,比如常规的钻孔、切割等,加工性非常好;另一方面很重要的一点就是导热、导电性能极佳,可以保证产品的良好运行。

广泛应用于高端、高科技产品: 虽然铜基PCB有着如此多的优良特性,但是由于工艺和材料的原因,铜基板的成本相对较高,所以通常应用于较高端和高科技的产品类型。

铜基 PCB 生产工艺的关键考虑因素

铜芯 PCB 对于电子行业,尤其是高端行业至关重要。随着社会的可持续发展,它将发挥更关键的作用。优异的导热性和导电性可以弥补更高的成本,未来将在产品中得到更广泛的应用。然而,铜基 PCB 的生产比 FR4 PCB 更复杂。应特别注意铜芯电路板的制造。如果您需要制造铜芯 PCB,请随时与我们联系。

树脂填充

根据需要,可以使用固体或液体树脂对覆铜板的孔进行填孔。用树脂填孔时,应将铜基上的孔填满。树脂受热熔化后会流入孔内。因此,涂在板面上的树脂不需要清洗。

层压设计

在铜芯PCB生产中设计合适的极限参数非常重要,如果要求成品板厚度为1.6mm,铜基需为1.2mm,成品铜厚为1OZ,则可选用H+2116+芯板部分+2116+H,且应优先选用含胶量较高的PP。

层压

按照埋铜板规定的压层参数进行设定,因为涉及到树脂孔的排气、树脂固化过程、铜的热传递等因素,所以压层参数要充分考虑这些问题。压层是铜基PCB生产中很关键的一步。

钻井设计

压合后即进入以铜为基础的PCB板加工工序,但有些通孔会穿过内层铜基,而这部分孔必须使用专用的铜金属钻头,同时钻这些孔的转速最高为25,000转/分,另外,速度不得超过0.5m/min。

锣大孔的设计:锣的散热孔必须采用专用的铜基板锣刀,同时这些孔的转速不能超过15,000rpm,行程速度不能超过3m/min。

表面铜厚度控制

本产品对表铜厚度的控制是铜基PCB制作中最重要的作业控制点,所有设计都必须优先考虑此问题,最佳表铜厚度为35um,正负公差小于5um。

电镀

为防止镀层铜厚不均,建议采用全板电镀工艺,PTH后再对覆铜PCB板进行电镀铜加厚,使表层铜厚为35um,然后制作线路,镀锡防锈层,蚀刻线路。

揭开

我们在喷锡之前要先把折弯的位置露出来喷锡,露出的过程就是沿着箭头方向打开然后沿着阻焊层把PP剪开,在上图双横线的位置形成一条线露出铜。

打开盖子

通过高温胶黏贴将折弯处的外层剥去,使折弯处的铜基露出来,同时如果有螺丝孔,在这个过程中也会露出来。

表面处理如HASL、OSP、ENIG等。

表面处理可防止铜基PCB氧化,也可增强可焊性。最常用的是喷锡。无铅喷锡温度270℃*3-4S。特别注意铜基尽量不要再喷锡,避免出现爆孔、表面铜太薄等缺陷。

打弯

根据客户设计的尺寸对铜板进行折弯,折弯时注意折弯的方向和角度,折弯的方向按照文档的指示,角度一般为90°,如有其他要求则按要求制作。
