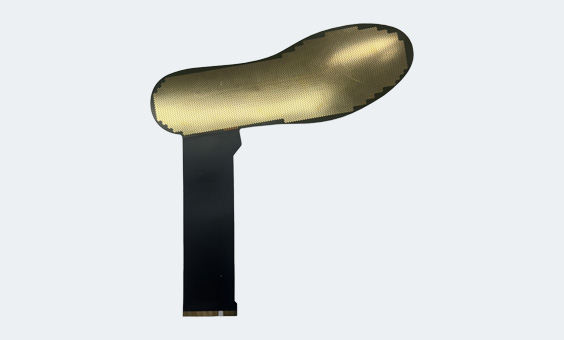

定义:盲孔FPC是指在柔性印刷电路板上通过激光或机械方式打出的、不与板面相连也不与板边相接的孤立孔洞。这些孔洞在一定深度内结束,不穿透整个板厚。
有限的钻孔深度:盲孔的设计使得其只在一定深度内结束,有效节省了空间,同时避免了打孔对其他层的影响。
层间连接:盲孔能够实现不同层之间的电连接,减少了传统多层板中需要使用线路的复杂性,提升了信号完整性和传输效率。
高强度与稳定性:盲孔在制作过程中能够提高线路板的机械强度,适合于高温环境下的使用,确保产品的稳定性和可靠性。

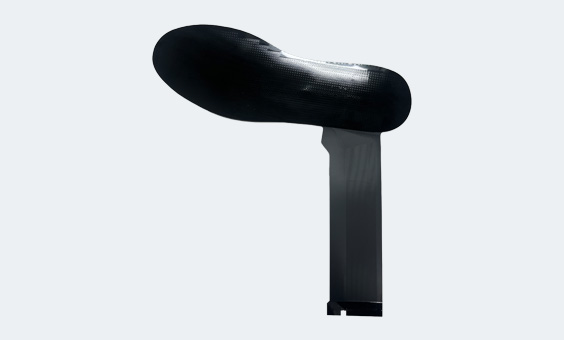

结构:盲孔FPC通常由多层结构组成,包括导电层、绝缘层和覆盖膜等。盲孔位于这些层之间,起到连接不同层导电线路的作用。
导电层:采用高导电率的铜箔材料,确保信号的稳定传输。
绝缘层:采用具有优异介电性能和耐热性能的绝缘材料,如聚酰亚胺(PI)或聚酯(PET)等,以保护导电线路并防止信号干扰。
覆盖膜:用于保护线路和元件,防止外界环境对电路板造成损害。

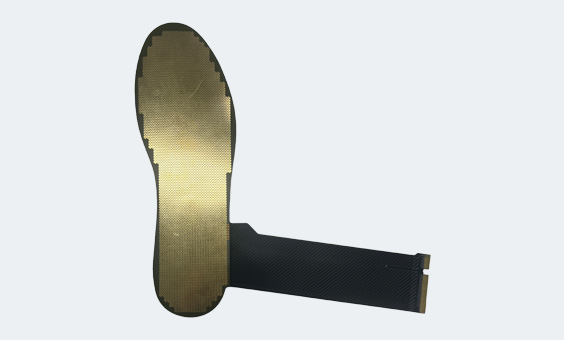

盲孔FPC的制造工艺相对复杂,主要包括以下几个步骤:
内层线路制作:在基材上制作内层线路,通过光刻、蚀刻等工艺形成预定的电路图案。
盲孔钻孔:使用高精度的钻孔设备在所需位置进行盲孔钻孔。这一步骤需要精确控制钻孔的深度和位置,以确保盲孔能够正确连接指定的内层线路。
去钻污与金属化:钻孔后,孔壁会残留一些钻屑、油污等杂质,需要进行去钻污处理。之后进行金属化处理,如化学镀铜和电镀铜等,以在盲孔的孔壁形成导电层。
层压与外层线路制作:将多层材料层压在一起,并在外层制作导电线路。这一步骤需要确保各层之间的紧密结合和电气性能的稳定性。
表面处理与覆盖膜贴合:对电路板表面进行抗氧化处理,并在指定位置贴合覆盖膜以保护线路。
成型与检验:对电路板进行切割、弯折等成型处理,并通过严格的质量检验以确保其符合设计和使用标准。

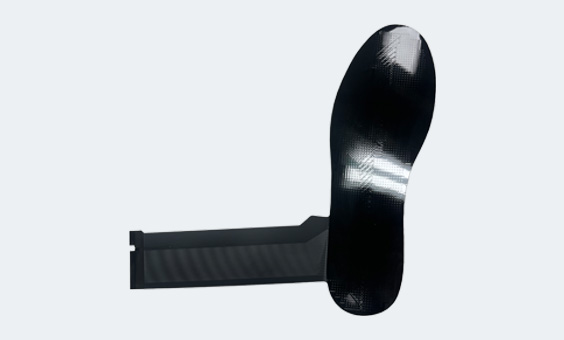

盲孔FPC因其独特的特点和优势而被广泛应用于各个领域,特别是对信号传输速度和质量要求较高的产品中。例如:
通讯设备:在智能手机、平板电脑等通讯设备中,盲孔FPC用于连接天线、射频模块等关键部件,实现高速、稳定的信号传输。
计算机及周边设备:在笔记本电脑、打印机等计算机及周边设备中,盲孔FPC用于连接主板、显卡等高速信号传输部件。
汽车电子:在车载显示屏、传感器等汽车电子部件中,盲孔FPC的耐高温、抗震动等特点使其能够适应汽车内部复杂的工作环境。
医疗设备:在医疗监护仪、内窥镜等医疗设备中,盲孔FPC的柔性特点和高可靠性使其能够适应各种复杂形状和空间限制。
